433Mhz Steckdosen mit dem Raspberry Pi steuern

Dieser Beitrag wurde seit einem Jahr nicht mehr aktualisiert. Im Internet ist das manchmal eine halbe Ewigkeit. Es kann daher sein, dass die Informationen und Links nicht mehr aktuell sind.

Zwischensteckdosen, die sich mit einer Funkfernbedienung bedienen lassen, sind grundsätzlich eine bequeme Sache. Den Spaß verderben aber die fehlende Möglichkeit zur Automatisierung sowie die ständig verschwundene Fernbedienung. Mit einem Raspberry Pi, einem Sendemodul und etwas Zeit lässt sich aber mit einfachen Mitteln eine Lösung basteln.

Voraussetzungen

• Funksteckdosen auf 433Mhz Basis und mit DIP Schaltern, z.B. von Brennenstuhl*
• Raspberry Pi (RPi 3 oder 4) am besten gleich ein komplettes Set*
• 433Mhz Sender, z.B. aus diesem Set*
• 3 JumpWires oder Kabel und einen Lötkolben
• ein Stück Draht (17,3 cm) oder eine fertige Antenne für 433Mhz Sender

Anschluss des 433Mhz Funksenders

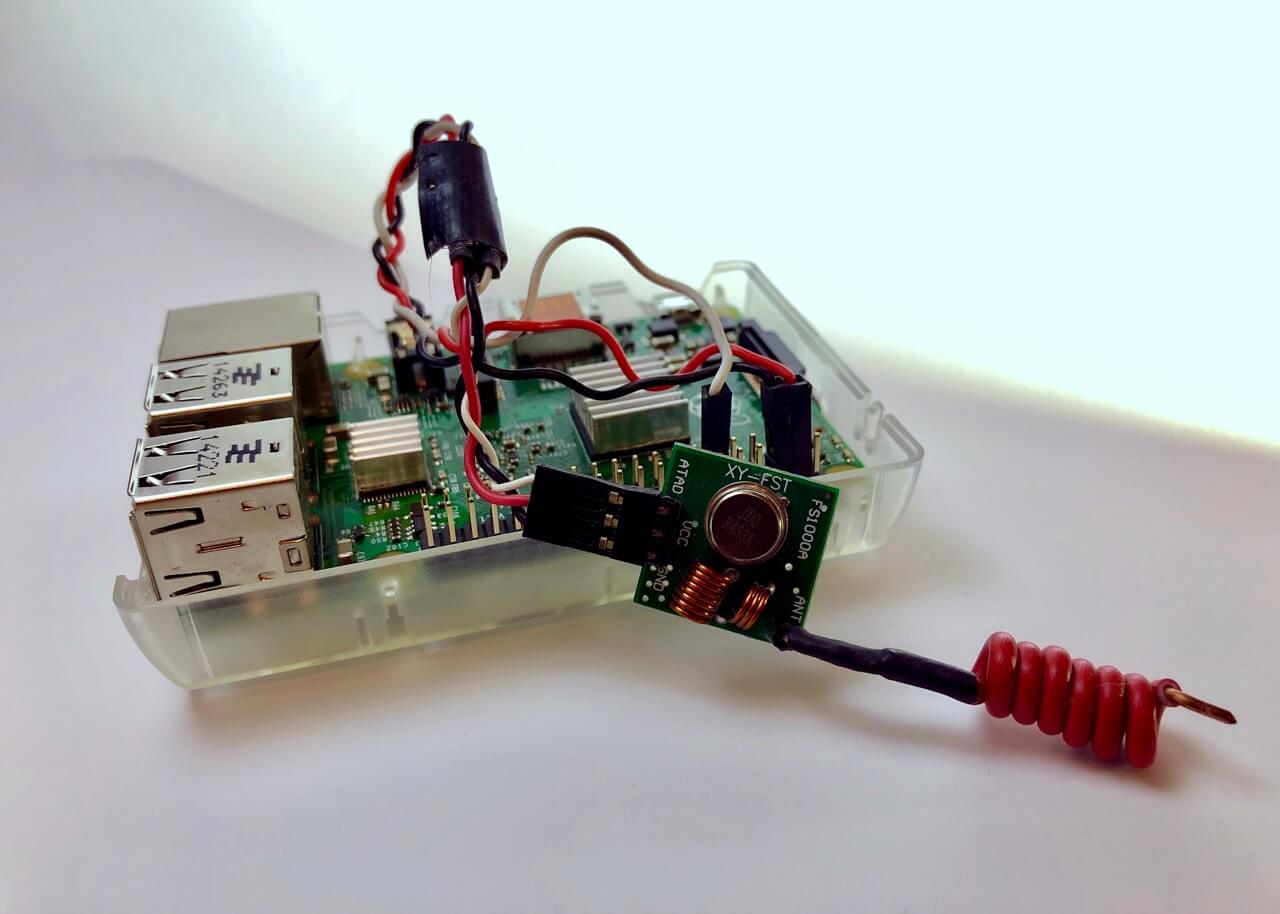

Der Anschluss des Senders ist keine große Sache. Als erstes wird das 17,3 cm lange Stück Draht an den Antennenanschluss gelötet. Die Länge ist wichtig, damit die Sendeleistung optimal ist. Ich habe die Antenne über einen Stift gedreht, um eine kleinere Bauform zu erreichen. Anschließend verbinden wir mit Hilfe der JumpWires den Sender mit dem Raspberry.

Installation der Software

Für die Kommunikation mit den GPIO Pins nutzen wir WiringPi.

sudo apt-get install git-core
git clone git://git.drogon.net/wiringPi
cd ~/wiringPi
./build

Mit gpio -v lässt sich testen, ob die Installation erfolgreich war.

Neben WiringPi werden auch NodeJS, Node-RED und das Node-RED Plugin node-red-contrib-rcswitch2 benötigt. Die Installation habe ich im Beitrag Virtuelle Geräte in homee schon einmal beschrieben.

Flow

Nach erfolgreicher Installation lassen sich in Node-RED nun die benötigten Flows erstellen. Der Auslöser zum Schalten kann über ein virtuelles Gerät gesteuert oder wie hier im Beispiel auch über einen Webhook gesteuert werden.

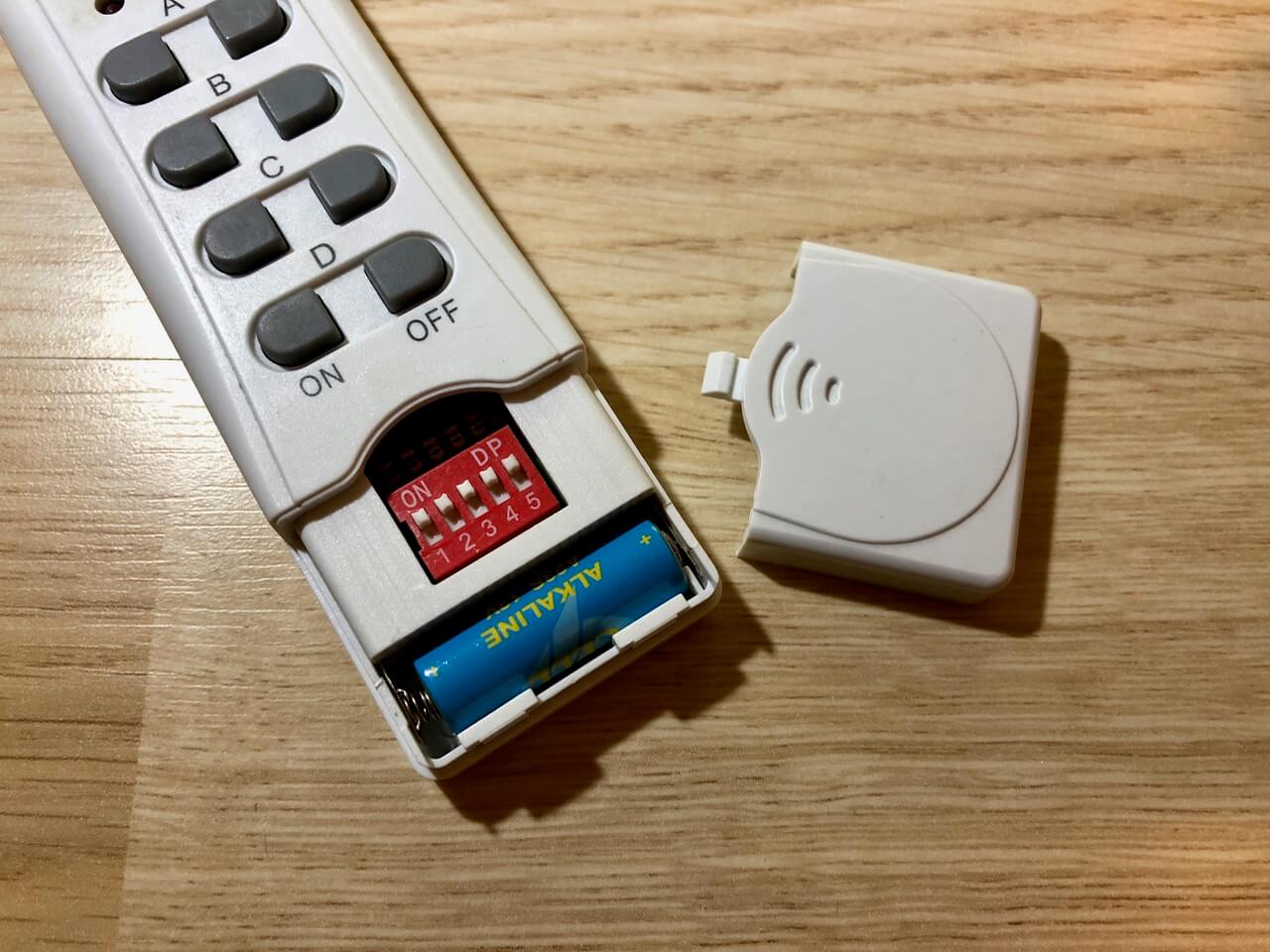

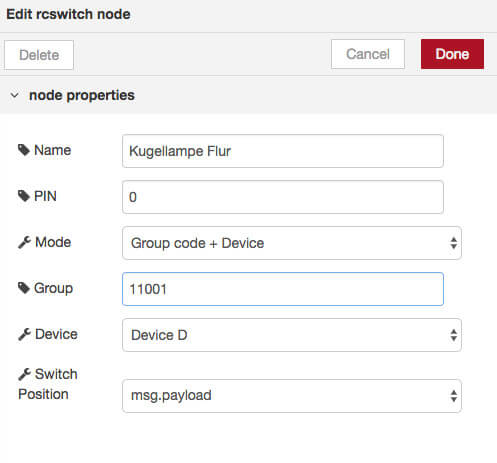

Als erstes ziehen wir den Node rcswitch2 in den Flow und konfigurieren diesen. Der richtige PIN ist bei der Verdrahtung von oben PIN 0. Als Mode wählen wir Group code + Device. Der individuelle Gruppencode und der Code der einzelnen Steckdose lässt sich über die DIP Schalter auf der Rückseite der Steckdose einstellen. Die Werte werden dann in die entsprechenden Felder (Group und Device) eingetragen bzw. ausgewählt.

Nun müssen wir dem Node noch eine Nachricht mit dem Schaltwert zukommen lassen. Das geht zum Beispiel zur Einbindung in homee über einen virtuellen WeMo Node, den wir mit dem Payloads 1 (On Payload) und 0 (Off Payload) konfigurieren. Diesen verbinden wir mit unserem RCSwitch Node. Der ganze Flow sieht dann so aus:

Das so erzeugte virtuelle Gerät lässt sich so in homee einbinden und ohne weitere Umwege ein- und ausschalten.
